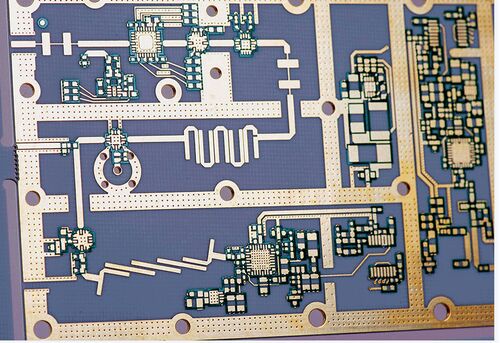

شرکت "گولدن تریانگل" شرکت حرفه ای استتولید PCB بر روی نمونه اولیه PCB سریع، تولید انبوه PCB و مونتاژ PCB، می تواند از تولید مخلوط بالا و حجم کم واقع در شنژن چین پشتیبانی کند. شما در اینجا اطلاعات مربوط به مواد خاص و فناوری های PCB یا انواع محصولات را که در حال حاضر تولید و پشتیبانی می کنیم، پیدا خواهید کرد.و همچنین برخی از تحمل است که ما می توانیم به دست آوردن. بر روی تخته های مدار چاپی سخت که با مواد برتر و فرآیندهای پیشرفته تولید ساخته شده اند، که ثبات مکانیکی عالی، مقاومت حرارتی را تضمین می کنند،و رسانایی الکتریکی مناسب برای دستگاه هایی که نیاز به سفتی ساختاری و قابلیت اطمینان طولانی مدت دارند. قابلیت PCB استاندارد: توضیحات توانايي تعداد لایه ها 1-30L (HDI:1+n+1; 2+n+2, هر HDI لایه ای) ضخامت تخته 0.2mm- -5.0mm وزن مس داخل: 6 اونس، خارج: 4 اونس مواد FR4 (Kingboard,Shengyi,ITEQ,PTFE,Rogers,ARLON,ISOLA,TACONIC,Nelco) صفحه بر اساس فلز، ((آلومینیوم، پایه مس) CEM-1,CEM-2 آلومینیوم+FR4، PTFE+FR4، Rogers+ FR4 درمان سطح HASL، HASL بدون سرب، OSP، ENIG ((1u8u8)) ، طلا سخت تا 50u8 ، نقره غوطه ور ، قلع غوطه ور ، جوهر کربن LF HASL ((+انگشت طلا) ، Immersion Gold + انگشتان طلا ((طلای سخت) ، OSP + انگشت طلا ((طلای سخت) ، Immersion Tin + انگشت طلا ((طلای سخت)) (نه دو سطح مختلف) اندازه محصول نهایی حداقل: 5*5 میلی متر، حداکثر: 1500*500 میلی متر حداقل فضای حفاری سوراخ ها به لوله 0.15mm ((•الکترونیک مصرفی (اسمارتفون ها، لپ تاپ ها، تلویزیون ها، وسایل پوشیدنی)•اتوماسیون صنعتی (کنترلرها، سنسورها، منابع برق)•الکترونیک خودرو (سیستم های اطلاعاتی، ماژول های ADAS، کنترل موتور)•دستگاه های پزشکی (تجهیزات تشخیصی، ابزارهای قابل حمل مراقبت های بهداشتی)•مخابرات (روترها، سوئیچ ها، ایستگاه های پایه)•هوافضا و دفاع (هواپیمایی، دستگاه های ارتباطی نظامی)

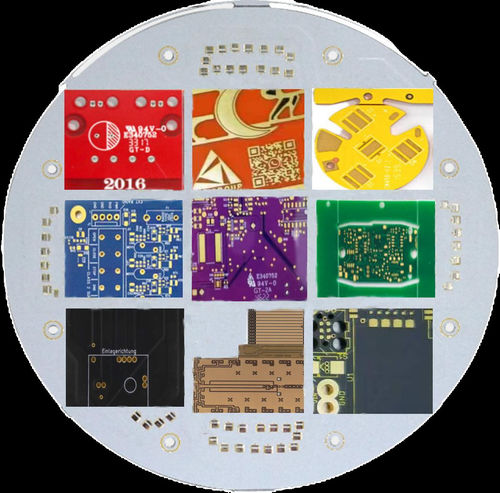

گروه سه گانه طلایی لمیتد می تواند رنگ های مختلف ماسک سولدر را برای PCB به مشتریان ما ارائه دهد. سبز، آبی، سفید، قرمز، سیاه، زرد Oرنگ قرمز، قهوه ای، خاکستری، شفاف و غیره.   مشتری می تونه از رنگ ترجیح داده شده خود در محصولاتش استفاده کنه.

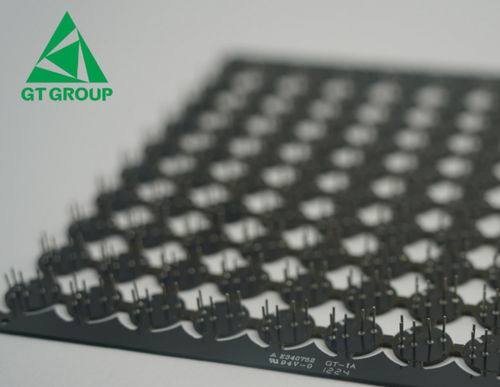

جی تی همچنان به ارائه صفحه های مدار چاپی به یکی از مشتریان ما واقع در ساحل غربی باپوشش طلا سخت 17️وکنترل مسیر عمقدر هیئت مدیره مرکز بیش از دو سال؛ گاهی اوقات، در یک جلسه رسمی ویدئویی با مشتری، GT نشان داد مشتری با یک نوع دیگر نمونه متفاوت با پین وارد بر روی صفحه PCB که GT یک فرصت جدید و سفارشات سریال---پین ها در سمت پایین جمع شده اند!
