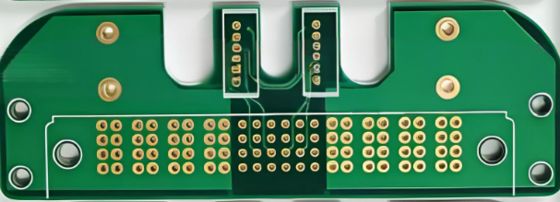

صفحه PCB مس پیشرفته سوراخ پلگ Soldermask تکنولوژی برای محصول قدرت

MOQ:	1 پنل
قیمت:	قابل مذاکره
Payment Terms:	T/T

Detail Information

توضیحات محصول

Detail Information

گواهی:

ISO9001,ISO13485, ISO14001

نوع محصول:

صفحه PCB مس

مواد:

FR4 TG150 1.6mm

پرداخت سطح:

EING

Min. حداقل Silkscreen Clearance ترخیص صفحه سیلک:

0.15 میلی متر

برنامه های کاربردی:

الکترونیک قدرت

سلمک:

سبز

حداقل عرض/فاصله خط:

0.2 میلی متر

جزئیات بسته بندی:

بسته خلاء

برجسته کردن:

صفحه PCB مس با ماسک جوش,صفحه PCB محصول برق,پی سی بی پیچ سوراخ پیشرفته

power product PCB board

advanced hole plug PCB

توضیحات محصول

توضیحات محصول:

PCB قدرت قابل اطمینان بالا مورد نیاز است لایه مس ضخیم (2 اونس و بیشتر) ، مس PTH (Plated Through-Hole) (PTH) (یک میلی) و کیفیت بالا / قابلیت اطمینان کلی،مانند مواد TG متوسط یا TG بالا برای اطمینان از مدیریت حرارتی بالا.

لایه قدرت از مس ضخیم تر به عنوان یک پخش کننده گرما ذاتی استفاده می شود و به بخاری های خارجی متصل می شود. وزن مس لایه داخلی و خارجی باید متعادل باشد ((به عنوان مثال2/1/1/2OZ) برای حفظ ثبات مکانیکیاز بین بردن گرما بسیار خوب باعث کاهش دمای کار اجزای قدرت (MOSFETs، inductors) می شود، طول عمر آنها را افزایش می دهد و ثبات مدار را بهبود می بخشد.این می تواند از کج شدن تخته در طول تولید و عملیات جلوگیری کند، که برای تخته هایی با فشار حرارتی داخلی بالا بسیار مهم است.

1 میلی لیتر سوراخ مس پوشش داده شده این حداقل مورد نیاز برای تخته های کلاس 3 IPC است که در کاربردهای با قابلیت اطمینان بالا (به عنوان مثال، نظامی، هوافضا، پزشکی) استفاده می شود. تخته های استاندارد کلاس 2 (حداقل) هستند.. $0.8 text{mil}$ $20 mutext{m}$ ) می تواند از ترک های بشکه و جدایی ورق ناشی از گسترش تفاوتی بشکه مس و لایه PCB جلوگیری کند ( $Z$ - گسترش محور) تحت فشار حرارتی، یک نقطه شکست رایج در مدارهای قدرت است.

فراتر از وزن مس و پوشش، یک PCB قدرت با کیفیت بالا باید با مواد و استانداردهای ایمنی سختگیرانه مطابقت داشته باشد.مواد TG متوسط و TG بالا در دمای کار بالا یکپارچگی ساختاری و مقاومت دی الکتریک خود را حفظ می کنندلایه دی الکتریک CTE محور Z پایین (معادل گسترش حرارتی) است، می تواند فشار مکانیکی اعمال شده بر روی بشکه مس 1.0 میلی در طول گرم کردن را به حداقل برساند،که به طور مستقیم خطر شکست PTH را کاهش می دهد.

به طور خلاصه، PCB قدرت نیاز به کیفیت بالا و قابلیت اطمینان بالا محصول است.

پارامترهای فنی:

نوع محصول	FR4 TG150 1.6mm
نوع محصول	PCB های مس
حداقل تصفیه پرده ابریشم	0.15 میلی متر
پوشش سطح	EING
تکنولوژی	ماسک سولدر
ماسکهای پُر	سبز
درخواست ها	الکترونیک برق
