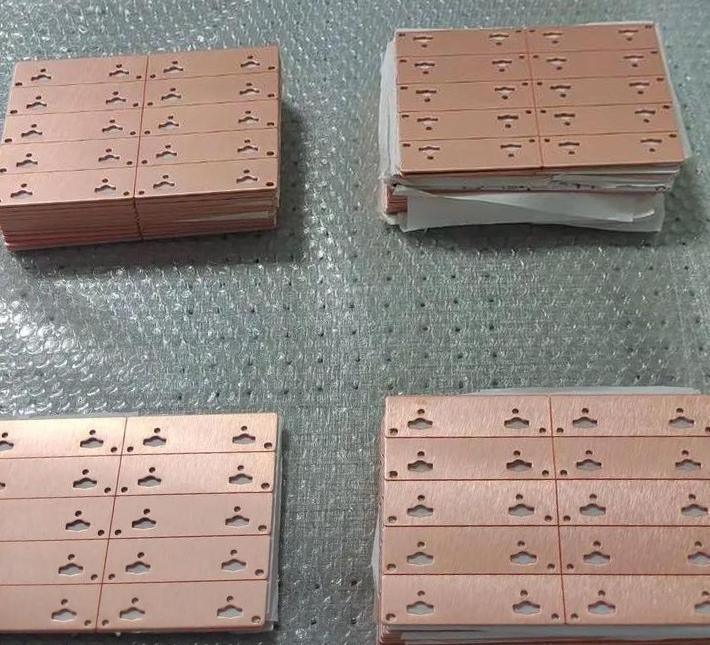

صفحه PCB مس سفارشی 1.6mm برای برنامه های کاربردی با عملکرد بالا

Brand Name:	Customized
MOQ:	1 پانل
قیمت:	قابل مذاکره
Payment Terms:	T/T

Detail Information

توضیحات محصول

Detail Information

گواهی:

ISO9001, TS16949, ISO14001,

ضخامت:

1.6 میلی متر

سرفیش رینگ:

LF HAL

ویژه:

مواد پایه مس

برنامه های کاربردی:

صنعتی، قدرتی

نوع محصول:

PCB پایه مس

جزئیات بسته بندی:

بسته خلاء

برجسته کردن:

صفحه PCB مس سفارشی 1.6mm,PCB های مس با عملکرد بالا,تخته PCB مس با ضمانت

High-Performance Copper PCB

Copper PCB Board with Warranty

توضیحات محصول

پارامترهای فنی محصول:

نوع محصول	صفحه PCB بر پایه مس
درخواست ها	صنعت، برق
پوشش سطح	LF HAL
ضخامت	1.6 میلی متر

تفاوت بین PCB پایه مس و PCB معمولی:

ویژگی	PCB های مس پایه (MCPCB)	PCB های FR4 معمولی
مواد اصلی	جامدمسصفحه / هسته	FR4(پوش پارچه ای از فیبرگلاس و رزین اپوکسی)
مزیت اصلی	مدیریت حرارتی(از بین رفتن گرما)	بهره وری از هزینهو انعطاف پذیری طراحی.
رسانایی حرارتی $mathbf{W/mcdot K}$	عالیتا۴۰۰ وات/م.ک.(کاپر خالص)	فقير:معمولا0.3 تا 0.4 W/m·K(رطوبت اپوکسی)
دستکاری فعلی	خیلی بالاپایه مس ضخیم نیز می تواند به عنوان یک زمین / هواپیما قدرت یا بخارگر استفاده شود.	محدودبر ضخامت اثر مس (معمولاً 1-2 اونس) تکیه می کند.
قدرت مکانیکی	سفتي بالاهسته فلزی دوام عالی و مقاومت در برابر انحراف / ارتعاش را فراهم می کند.	متوسط.برای اکثر لوازم الکترونیکی مصرفی کافی است اما قوی تر نیست.
ضریب گسترش حرارتی (CTE)	کمتر و بهتر مطابقت داردبه لایه های مدار مس	بالاتر(به ویژه در محور Z) ، منجر به استرس حرارتی و PTH بالقوه / از طریق شکست در طول چرخه دمای.
انعطاف پذیری طراحی	تعداد محدود لایه ها(اکثر یک طرفه یا دو طرفه) به دلیل هسته فلزی جامد.	عالی بوداز کمپلکس پشتیبانی میکنهچند لایهطرح ها (4, 6, 8+ لایه) برای مسیریابی با چگالی بالا.
هزینه	بالاتريمس یک ماده گران قیمت است و پردازش آن تخصصی تر است.	پایینمقرون به صرفه و به طور گسترده ای برای تولید انبوه در دسترس است.
کاربردهای معمول	ال ای دی های قدرتمند، کنترل کننده های موتور، منابع برق، الکترونیک خودرو و ماژول های ارتباطی با فرکانس بالا.	وسایل الکترونیکی مصرفی (اسمارتفون ها، کامپیوترها) ، دستگاه های کم تا متوسط و مدارهای دیجیتال پیچیده.
