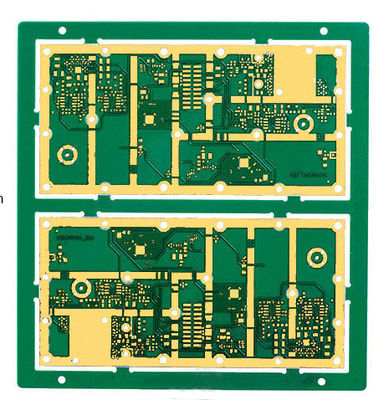

4 لایه PCB جامد مس با TG بالا FR4 EING PCB با سکه مس بریده برای مخابرات

4 لایه PCB جامد مس با TG بالا FR4 EING PCB با سکه مس بریده برای مخابرات

Brand Name: Customized
Model Number: صفحه PCB مس
MOQ: قابل مذاکره
قیمت: قابل مذاکره
Payment Terms: T/T
Supply Ability: 1 متر مربع در هر 8 روز
Detail Information
محل منبع:
چین
گواهی:
UL,ISO9001
نام محصول:
صفحه مدار مس با کیفیت بالا
لایه:
4 لایه
مواد:
FR4
ضخامت تخته:
1.6 میلی متر
ضخامت مس:
1/1/1/1 اونس
تکمیل سطح:
طلای غوطه وری
درخواست:
مخابرات
ویژه:
سکه مس بورید
بسته بندی:
بسته وکیوم
جزئیات بسته بندی:
پکیج واکوم
برجسته کردن:

PCB های سخت مس مخابراتی,PCB های جامد مس FR4,پی سی بی سخت مس بورید

,

FR4 copper rigid PCB

,

Burid coin copper rigid PCB

توضیحات محصول

مس دفن شده" در تکنولوژی PCB (بورد مدار چاپی):

"سنگ دفن شده" به نوع خاصی از ترتیب لایه مس در داخل PCB اشاره دارد.

در تولید PCB، لایه های مس به طور معمول برای هدایت سیگنال های الکتریکی و ارائه اتصال بین اجزای مورد استفاده قرار می گیرند.یک انبار استاندارد PCB شامل لایه های متناوب از مس و مواد عایق است، مثل اپوکسی فیبرگلاس.

در مورد مس دفن شده، یک یا چند لایه مس اضافی بین لایه های مس استاندارد اضافه می شود.این لایه های مس اضافی در داخل مدارهای PCB دفن شده است و در لایه های بیرونی افشا نشده است.

لایه های مس دفن شده می توانند برای اهداف مختلف مانند توزیع برق، هواپیماهای زمینی یا مسیرهای سیگنال استفاده شوند.طراح PCB می تواند کنترل بهتری را بر مقاومت داشته باشد، تداخل الکترومغناطیسی (EMI) را کاهش می دهد و یکپارچگی سیگنال را بهبود می بخشد.

لایه های مس دفن شده به طور معمول در طول فرآیند ساخت صفحه PCB با لایه بندی چندین پانل مس پوشیده با لایه های عایق بین آنها ایجاد می شوند.لایه های مس بر روی آن حک شده و الگویی برای شکل دادن به خطوط و اتصالات مورد نظر ایجاد می شود.

لازم به ذکر است که استفاده از لایه های مس دفن شده پیچیدگی و هزینه تولید PCB را افزایش می دهد.معمولاً در طرح های PCB با الزامات خاص برای سیگنال های با سرعت بالا استفاده می شود، مقاومت کنترل شده، یا ملاحظات EMI.
