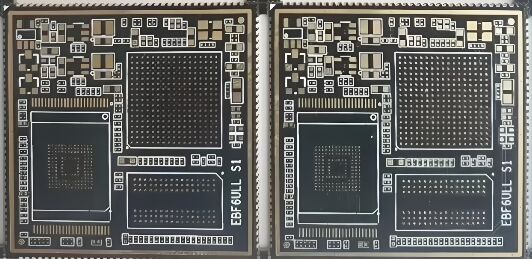

صفحه مدار چاپی HDI با ضخامت مس 1OZ که هدایت الکتریکی برتر را تضمین می کند

صفحه مدار چاپی HDI با ضخامت مس 1OZ که هدایت الکتریکی برتر را تضمین می کند

Brand Name: Customized
MOQ: 1 پانل
قیمت: قابل مذاکره
Payment Terms: T/T
Detail Information
Place of Origin:
China
گواهی:
ISO9001,ISO13485, TS16949
نوع محصول:
6 لایه Hdi PCB
مواد پایه:
FR4 / ROGERS / آلومینیوم / TG ​​بالا / TG ​​متوسط
حداقل پل ماسک لحیم کاری:
0.08 میلی متر
ضخامت مس:
1 اونس
تست کردن:
تست AOI
ماسک لحیم کاری:
ماسک لحیم سیاه
کنترل امپدانس:
10 ±
تکنولوژی:
حفره های کور anv، وصل کردن رزین
جزئیات بسته بندی:
بسته خلاء
برجسته کردن:

PCB HDI با 1OZ مس,PCB با چگالی بالا به هم پیوسته است,هدایت برتر صفحه مدار HDI

,

high-density interconnect PCB

,

HDI circuit board superior conductivity

توضیحات محصول

توضیحات محصول:



درباره سوراخ کور و سوراخ مدفون

هنگامی که فضای PCB محدود است یا طراحی سوراخ‌های آبکاری شده محدود است، vias کور و مدفون می‌توانند یک راه‌حل مؤثر ارائه دهند.

فناوری vias کور و مدفون برای بسته‌بندی عملکرد بیشتر در طرح‌بندی‌های فشرده حیاتی بوده است. با کوتاه کردن vias به طوری که فقط از لایه‌های لازم عبور کنند، سطح بیشتری برای قرارگیری اجزا آزاد می‌شود.

این vias برای اتصال لایه‌های PCB که فضا بسیار محدود است، استفاده می‌شوند. یک via کور یک لایه بیرونی را به یک یا چند لایه داخلی متصل می‌کند بدون اینکه از کل برد عبور کند. از طرف دیگر، یک via مدفون دو یا چند لایه داخلی را متصل می‌کند و به هیچ لایه بیرونی نمی‌رسد.

مزایای کلیدی عبارتند از:

  • برآورده کردن الزامات تراکم برای ردیابی‌ها و پدها بدون اضافه کردن لایه یا بزرگ کردن اندازه برد
  • کاهش نسبت ابعاد PCB

یک via کور یک سوراخ مسی‌کاری شده است که دقیقاً یک لایه بیرونی را به یک یا چند لایه داخلی متصل می‌کند و کل برد را سوراخ نمی‌کند. از نظر طراحی، vias کور در یک فایل حفاری جداگانه مشخص می‌شوند.صفحه مدار چاپی HDI با ضخامت مس 1OZ که هدایت الکتریکی برتر را تضمین می کند 0
