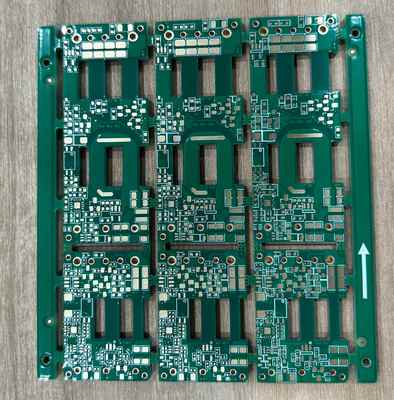

طراحی سفارشی برد مدار چاپی مسی سنگین با رزین پر شده و آبکاری شده برای کاربردهای پیشرفته

Brand Name:	Customized
MOQ:	1 پانل
قیمت:	Negotitation
Payment Terms:	t/t
Supply Ability:	زمان سرب انعطاف پذیر

Detail Information

توضیحات محصول

Detail Information

گواهی:

ISO90001, TS16949, IS013485

لایه:

8 لایه

ضخامت تخته:

2.0 میلی متر

مادی:

FR4 TG150

تست استاندارد:

IPC کلاس 2

فناوری پردازش:

وصل کردن رزین+ اندود

سرویس PCBA:

مونتاژ اجزای SMD SMT DIP

اندازه سوراخ:

0.2 میلی متر

ماسک لحیم کاری:

سبز ، قرمز ، آبی ، سیاه ، سفید

قسمت:

برد مدار سفارشی

بسته بندی کردن:

بسته خلاء

جزئیات بسته بندی:

بسته خلاء

برجسته کردن:

Custom Heavy Copper PCB,Resin Plugging Plated PCB,Advanced Heavy Copper Circuit Board

Resin Plugging Plated PCB

Advanced Heavy Copper Circuit Board

توضیحات محصول

توضیحات محصول:

برد مدار چاپی مسی سنگین (PCB) نوعی برد مدار است که ضخامت مس آن در مقایسه با بردهای PCB استاندارد به طور قابل توجهی بیشتر است.

این ضخامت مس افزایش یافته به طور خاص برای رسیدگی به کاربردهای جریان بالا و ارائه مدیریت حرارتی برتر طراحی شده است.

ویژگی ها و تعریف کلیدی

ضخامت مس: بردهای PCB استاندارد معمولاً ضخامت مسی بین 0.5 تا 3 اونس در هر فوت مربع (oz/ft²) دارند، برد PCB مسی سنگین به عنوان ضخامت مس 3 oz/ft² یا بیشتر در لایه های داخلی و/یا خارجی خود تعریف می شود. در برخی موارد، بردهای PCB "مس فوق سنگین" می توانند وزن مس بیش از 20oz/ft² داشته باشند.

اندازه گیری: وزن مس بر حسب اونس در هر فوت مربع (oz/ft2) اندازه گیری می شود، که نشان دهنده وزن مسی است که یک فوت مربع از برد را پوشش می دهد. مقدار اونس بالاتر با یک لایه مسی ضخیم تر مطابقت دارد.

ویژگی های ردیابی: لایه های مسی ضخیم تر امکان ردیابی های پهن تر و بلندتر را فراهم می کنند که مقاومت الکتریکی را کاهش می دهد. این امر برای کاربردهایی که نیاز به حمل جریان های بالا بدون تولید گرمای بیش از حد دارند، بسیار مهم است.

پارامترهای فنی:

تست استاندارد	IPC کلاس 2
لایه	8 لایه
فاصله خط حداقل	0.2 میلی متر
فناوری پردازش	پر کردن رزین + آبکاری شده
حداقل اندازه سوراخ	0.2 میلی متر
رنگ ماسک لحیم	سبز، قرمز، آبی، مشکی، سفید
مواد	FR4 TG150
بسته	بسته بندی وکیوم
ضخامت مس	3oz-5oz

برنامه های کاربردی

بردهای PCB مسی سنگین برای طیف گسترده ای از کاربردهای با قدرت بالا و قابلیت اطمینان بالا ضروری هستند، از جمله:

الکترونیک قدرت: منبع تغذیه، اینورتر و مبدل.

خودرو و وسایل نقلیه الکتریکی (EV): سیستم های مدیریت باتری (BMS)، کنترل کننده های موتور و سیستم های شارژ.

انرژی تجدیدپذیر: اینورترهای انرژی خورشیدی و کنترل کننده های توربین بادی.

تجهیزات صنعتی: درایوهای موتور، دستگاه های جوشکاری و روباتیک.

نظامی و هوافضا: سیستم های رادار، واحدهای توزیع برق و دستگاه های ارتباطی که در آن قابلیت اطمینان در شرایط سخت حیاتی است.

ترانسفورماتورهای صفحه ای: بردهای PCB مسی سنگین برای ایجاد ترانسفورماتورهای صفحه ای با چگالی توان بالا مستقیماً روی برد استفاده می شوند.

پشتیبانی و خدمات:

پشتیبانی و خدمات فنی محصول ما برای برد PCB مسی سنگین شامل موارد زیر است:

- تیم پشتیبانی فنی اختصاصی برای کمک به هرگونه سوال یا مشکل مربوط به محصول.

- مستندات و منابع جامع برای مرجع و عیب یابی آسان.

- خدمات در محل برای نصب، نگهداری و پشتیبانی در صورت نیاز.

- گزینه های سفارشی سازی موجود برای پاسخگویی به نیازهای خاص پروژه.
