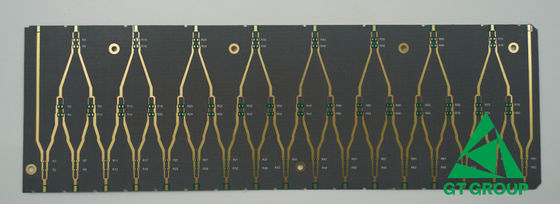

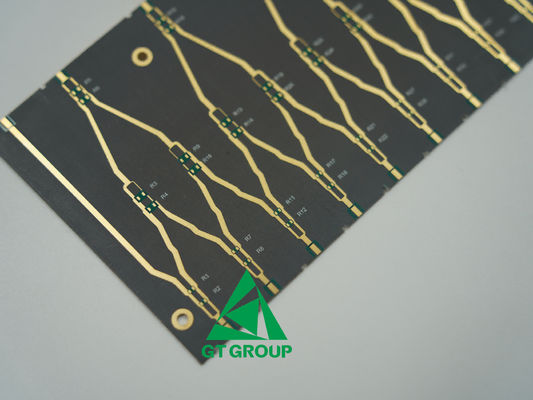

نمونه اولیه PCB فرکانس بالا 2 لایه با FR4 BM255 0.51mm سبز Soldmermask

پارامترهای محصول:

PCB های فرکانس بالا اجزای حیاتی در الکترونیک مدرن هستند که برای کار در فرکانس هایی که معمولاً از 500 مگاهرتز تا چندین گیتز و فراتر از آن است، طراحی شده اند.در اینجا برخی از ویژگی های اصلی PCB فرکانس بالا:

1. ثابت دی الکتریک (Dk) و فاکتور انحلال (Df): PCB های فرکانس بالا نیاز به مواد با ثابت دی الکتریک پایین و پایدار برای به حداقل رساندن تاخیر در گسترش سیگنال و حفظ کنترل مقاومت دارند.آنها همچنین نیاز به یک فاکتور از بین رفتن پایین برای کاهش از دست دادن سیگنال.

2. ضریب گسترش حرارتی (CTE): برای PCB های فرکانس بالا، تطبیق CTE مواد مختلف برای جلوگیری از استرس و شکست بالقوه، به ویژه در طول چرخه حرارتی، بسیار مهم است.

3. رسانایی حرارتی: مدارهای فرکانس بالا اغلب گرما قابل توجهی تولید می کنند، مدیریت حرارتی را به یک ملاحظه مهم تبدیل می کنند. مواد دارای رسانایی حرارتی بالا به از بین بردن گرما از قطعات کمک می کنند.تاثیر بر قابلیت اطمینان کل سیستم و ظرفیت مدیریت قدرت.

4. جذب رطوبت: تمایل ماده به جذب رطوبت می تواند به طور قابل توجهی بر خواص الکتریکی آن تاثیر بگذارد، به ویژه در فرکانس های بالا.مواد با جذب کم رطوبت برای حفظ ثبات ابعاد و قابلیت اطمینان طولانی مدت ترجیح داده می شوند

5. ثبات ابعاد: این به توانایی یک ماده برای حفظ شکل و اندازه خود در شرایط مختلف محیط زیست اشاره دارد، اطمینان از عملکرد الکتریکی ثابت و تأثیر بر بهره وری تولید.

6. یکپارچگی سیگنال: PCB های فرکانس بالا برای حفظ یکپارچگی سیگنال در فرکانس های بالا طراحی شده اند و تحریف و از دست دادن سیگنال را به حداقل می رسانند.این امر با استفاده از مواد با از دست دادن دی الکتریک کم و طراحی دقیق به دست می آید.

7. مواد کم ضایعات دی الکتریک: مواد مانند راجرز و PTFE (Teflon PCB) به دلیل فاکتور کم تبعید و ثابت دی الکتریک پایین آنها در PCB های HF استفاده می شود، که از دست دادن سیگنال را کاهش می دهد و عملکرد دستگاه را بهبود می بخشد.

8. مدیریت گرمایی کارآمد: PCB های HF باید مقاوم در برابر گرما باشند، از راه های حرارتی، بخاری های حرارتی و مواد زیربنایی بهتر برای مدیریت گرما به طور موثر استفاده کنند و عملکرد طولانی مدت را تضمین کنند.

9. کنترل مقاومت: PCB های فرکانس بالا اغلب دارای ردپای مقاومت کنترل شده و تطبیق دقیق مقاومت هستند تا انتقال سیگنال مطلوب را تضمین کنند و بازتاب را به حداقل برسانند.

10. ساخت و قرار دادن قطعات: طرح و مسیر مسیرها، و همچنین قرار دادن استراتژیک اجزای، برای جلوگیری از تخریب سیگنال و تداخل بسیار مهم است.اجزای نصب سطح اغلب برای کاهش محرک و ظرفیت سرب استفاده می شود.

11. قرار دادن زمین و محافظت: برای کاهش تداخل الکترومغناطیسی (EMI) و حفظ ثبات سیگنال از تکنیک های مناسب زمینگیری استفاده می شود.مدارهای فرکانس بالا اغلب برای محافظت از تداخلات خارجی و حاوی انتشار الکترومغناطیسی محافظت می شوند.

این ویژگی ها باعث می شود که PCB های فرکانس بالا برای کاربردهایی که نیاز به انتقال و دریافت کارآمد سیگنال های فرکانس بالا دارند، مانند سیستم های ارتباطات بی سیم، ضروری باشند.سیستم های رادار، دستگاه های مایکروویو، و مدارهای دیجیتال با سرعت بالا.
