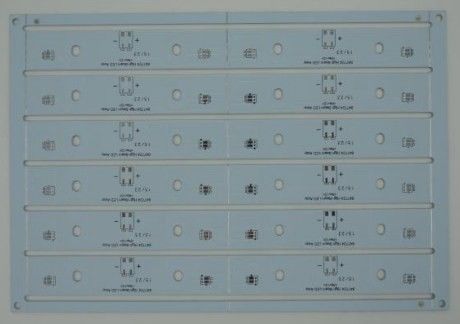

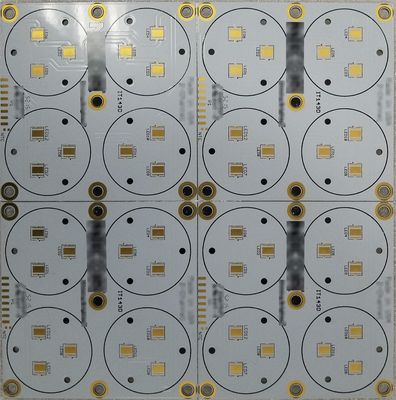

صفحه سياه ابريشمي آلومينيوم پایه PCB با رسانايي حرارتي و انطباق Rohs

توضیحات محصول:

یکی از ویژگی های اصلی این صفحه PCB آلومینیومی این است که آن را مطابق با RoHS است. این بدان معنی است که آن را با محدودیت مواد خطرناک دستورالعمل،که یک مقررات است که استفاده از مواد خطرناک خاصی را در تجهیزات الکتریکی و الکترونیکی محدود می کند.

صفحه ابریشم این صفحه PCB آلومینیومی سیاه است. صفحه ابریشم لایه جوهر است که بر روی صفحه چاپ شده است تا مکان قطعات و سایر اطلاعات مهم را نشان دهد.همچنین در رنگ های مختلف مانند سفید در دسترس است، سیاه و زرد. چاپ ابریشم این تخته سفید است.

تحمل حفره این صفحه PCB آلومینیومی PTH: + / -3mil NPTH: + / -2mil است. این به انحراف مجاز از اندازه اسمی حفره ها در صفحه اشاره دارد.PTH به معنای سوراخ چسبیده است در حالی که NPTH به معنای سوراخ غیر چسبیده است.

این صفحه PCB آلومینیومی به طور معمول در روشنایی LED، منابع برق، خودرو و سایر کاربردهای قدرتمند استفاده می شود.خواص دمایی منحصر به فرد آن را به یک انتخاب ایده آل برای برنامه های کاربردی که نیاز به انتشار گرمای کارآمد.



ویژگی ها:

• نام محصول: صفحه PCB آلومینیومی
• سطح تکمیل شده: OSP، LF HAL
• رسانایی حرارتی: 1.0-3.0 W/mK
• رنگ ابریشم: سفید، سیاه، زرد
• تطابق با روش روش: بله
• تحمل سوراخ: PTH: +/-3mil NPTH: +/-2mil
• نوع: صفحه مدار چاپی IMS (Substrate Metal Insulated)
• توضیحات: صفحه مدار چاپی آلومینیومی با عایق برای بهبود عملکرد حرارتی و دوام



پارامترهای فنی:

ویژگی محصول	ارزش
نوع محصول	اسمبلی SMT PCB
مواد	پایه آلومینیومی
نام محصول	IMS (Substrate Metal Insulated) صفحه مدار چاپی / صفحه مدار چاپی Substrate Metal / صفحه مدار چاپی هسته آلومینیوم
ضخامت	1.5 میلی متر
پوشش سطح	HASL، OSP، ENIG، نقره غوطه ور، قلع غوطه ور
تحمل سوراخ	PTH: +/-3mil NPTH: +/-2mil
اثر ابریشم	سفید
پرده ابریشم	سیاه
آزمایش	AOI، اشعه ایکس، هواپیمای پرواز، و غیره.
تطابق با RoHS	آره
شرایط تجارت	کار سابق، DDU به درب، FOC



کاربردها:

به لطف ساخت آلومینیومی، این صفحه PCB برای استفاده در سناریوهای مختلف مناسب است.به دلیل عملکرد حرارتی بالاتری که دارد، به طور معمول در کاربردهای روشنایی LED استفاده می شود.علاوه بر این، خواص مکانیکی قوی آن را برای استفاده در کاربردهای خودرو و سایر محیط های سخت استفاده می کند که مقاومت در برابر ضربه و ارتعاش ضروری است.

یکی از مزایای اصلی صفحه PCB آلومینیومی سفارشی قابلیت انعطاف پذیری آن است. این در طیف گسترده ای از سطح پایان برای متناسب با نیازهای خاص شما، از جمله HASL، OSP، ENIG،نقره غوطه ورعلاوه بر این، می توان آن را در هر اندازه ای بر اساس نیازهای شما تولید کرد، به شما انعطاف پذیری کامل در فرآیند طراحی می دهد.

وقتی صحبت از شرایط تجاری می شود، ما گزینه های مختلفی را برای پاسخگویی به نیازهای شما ارائه می دهیم. بسته به محل و نیازهای لجستیکی خود، از EX-WORK، DDU TO DOOR یا FOC انتخاب کنید.

ویژگی های مهم دیگر محصول شامل گزینه های رنگ ابریشم (سفید، سیاه یا زرد) و تحمل سوراخ (PTH: + / -3mil NPTH: + / -2mil) است. با تمام این ویژگی ها و قابلیت ها،صفحه PCB آلومینیومی سفارشی یک انتخاب عالی برای طیف گسترده ای از برنامه های الکترونیکی است.
